2.4 抗沖擊性能

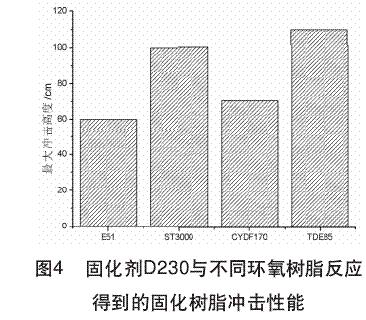

　　環氧樹脂最大的不足在于脆性大、韌性差，從而限制了其在艦船上需要高抗沖擊及抗斷裂性能部位的應用[11]。本文以2kg的重錘落于試板上，考察了不同結構環氧樹脂固化后涂層的沖擊性能，結果如圖4所示，其中，最大沖擊高度表征了重錘沖擊后不引起涂層破壞的最大高度。對于雙酚A環氧樹脂E51來說，由于其分子鏈上的苯環剛性基團和羥基的存在，內聚能大，即便固化劑采用的是柔性聚醚胺D230，但其分子鏈短，所起的作用不大，因此二者反應固化后得到的涂層沖擊性能最差，最大沖擊高度僅為60cm。與E51相比，雙酚F環氧樹脂CYDF170分子鏈中連接兩個苯環的基團由異丙基變為亞甲基，分子鏈活動能力提高，沖擊性能也較E51稍有提高。氫化雙酚A環氧樹脂ST3000主鏈中只帶有脂環，剛性小，沖擊性能較好，沖擊高度為100cm。而混合型環氧樹脂TDE85固化后，內聚能小，并且脂環基團可有效改善固化物的韌性，因此沖擊性能最優，沖擊高度為110cm。　

 　　3·結論

　　(1)以D230作為固化劑，雙酚型環氧樹脂E51、ST3000、CYDF170由于內聚能大，固化后樹脂硬度可達到80邵D;而混合型環氧樹脂TDE85固化后僅為43邵D。

　　(2)對于本文所研究的四種環氧樹脂，附著力的大小關系為ST3000>CYDF170>E51>TDE85，ST3000與D230固化后對拋光鋼板的附著力可達到4.7MPa。

　　(3)以D230作為固化劑，TDE85固化后得到的涂層沖擊性能最優，E51最差。

　　參考文獻：略
