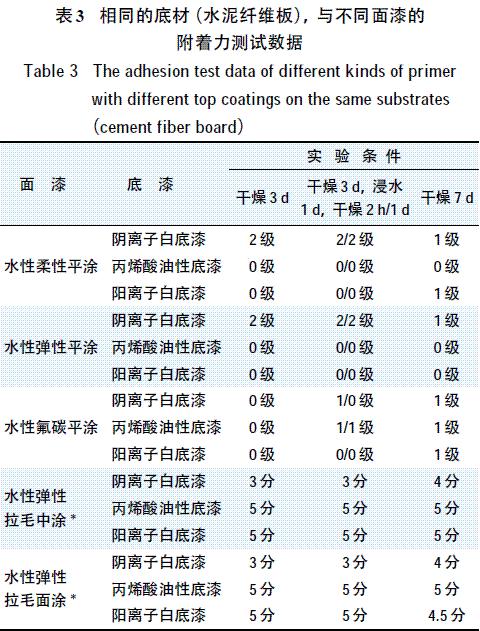

表3 相同的底材(水泥纖維板)與不同面漆的附著力測試數據

　　注：與拉毛產品的附著力測試方法為立邦公司的方法，5分最好，0分最差。

　　與舊涂膜的附著力測試數據(戶外曝曬1a的樣板)見表4。　

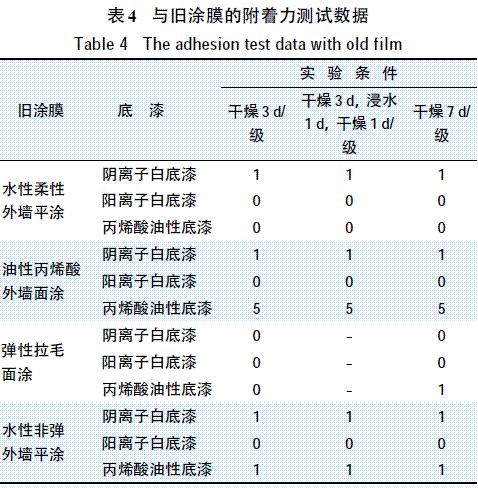

表4 與舊涂膜的附著力測試數據

　　由表2~4可見：從與不同底材的附著力看，陽離子底漆的應用范圍明顯比普通陰離子底漆要廣，陽離子白底漆在瓷磚上的附著力比丙烯酸油性底漆的更好;與彈性類面涂配合，發現其附著力明顯好于陰離子底漆，基本與油性底漆一致;與舊墻面涂料進行配合，同樣發現陽離子底漆的附著力要優于油性底漆以及普通水性陰離子底漆。

　　2.3 抗鹽析性試驗

　　按照JGT210—2007《建筑內外墻用底漆》標準，可以做到的極限時間為168h無異常。

　　2.4 抗泛堿試驗

　　配制鹽堿溶液：氫氧化鈉，5%;氯化鈉，15%;水，85%。

　　(1)先將黃砂與水泥按質量比1∶1混合均勻，再用以上配制的鹽堿溶液進行攪拌后，用模具制備砂漿塊，干燥7d后待用。

　　(2)在保養完的砂漿塊上，直接涂刷試驗底漆，按正常保養后，浸水，考察其抗泛堿性，結果見表5。由表5可見：陽離子白底漆的抗堿性能明顯好于對比的底漆。

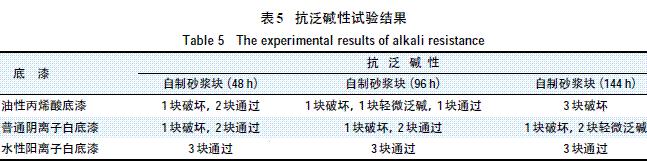

　表5 抗泛堿性試驗結果

　　3·結果與討論

　　3.1 乳液的選擇

　　乳液是乳膠漆中最重要的組成部分，對底漆的性能起主導作用，通過篩選，選擇了具有交聯反應的乳液作為基料，能顯著提高對各種基材以及新舊面漆的附著力。乳液用量對漆膜透水性，耐性有較大影響，考慮性能與成本的平衡，選擇50%的乳液含量為基本配方。

　　3.2 助劑的選擇

　　非離子型助劑能在陽離子乳液中穩定存在，并能有效發揮其自身的功能，其它助劑需要進行對應的穩定性試驗，只有通過此項試驗，才可以應用于陽離子乳液中。

　　4·結語

　　采用具有國內領先水平的、具有交聯技術的陽離子乳液作為主要成膜物，通過添加特殊的顏填料，進行合理的配方、工藝設計，以及大量實驗驗證，制備了高性能陽離子白底漆，最終產品性能達到國內領先水平，以其滲透性強、封閉性好、超強附著力、環保性好、施工性強、適用范圍廣的特點，完全能滿足人們對建筑用底涂的要求，能提高整個涂裝體系的使用期限。
