。球形結構則能有效的填補漆膜的中微小的空隙，使形成致密的涂層，從而提高涂料的防腐性能。立鈦粉的電鏡照片如圖4所示：

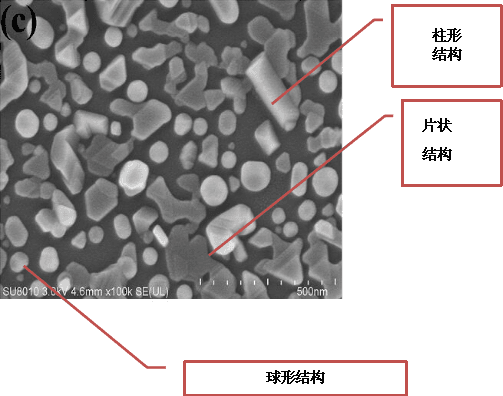

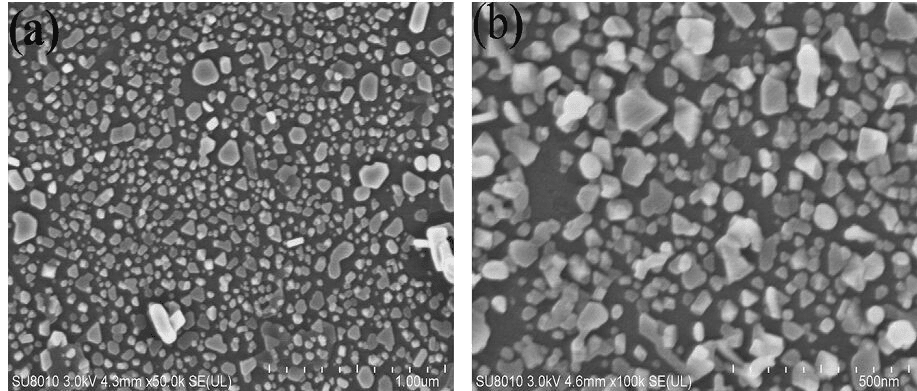

　　圖4立鈦粉的電鏡照片


　　2.4 立鈦粉的性能特點

　　傳統的離子交換型硅膠防銹顏料價格普遍較高，而且吸油量偏大。其次其由于偏堿性，容易與吸附酸性催化劑的活性，而影響涂料的固化。所以很大程度上影響了其使用。然而立鈦粉新型防銹顏料是在傳統離子交換型防銹顏料的基礎上進行了表面改性，利用改性劑對表面進行修飾，所以在性能上有了很大的改善，解決了傳統型離子交換型防銹顏料的缺點。立鈦粉新型防銹顏料和傳統離子交換型防銹顏料的性能比較如表一所示。

　　表一 立鈦粉的性能比較

性能比較	立鈦粉新型防銹顏料	傳統的
防銹性能	優異	優異
貯存穩定性	優異	優異
吸油量	適中（12～18 g/100g）	很高（≥25g/100g）
酸堿度	中性	堿性
遮蓋性能	一定的遮蓋力（40～60g/m2）	遮蓋力弱

　　從表中比較來看，立鈦粉新型防銹顏料通過表面修飾大大的改善了便面的比表面積，從而大大的降低了顏料的吸油量。同時，由于改性劑的便面修飾，提高了粒子的光折射性，所以在很大程度上提高了其遮蓋力，在有效的提供防腐性能的基礎上，可以降低涂料的成本。

　　3 立鈦粉的性能討論與分析

　　3.1 立鈦粉的防腐蝕性能

　　為了檢驗立鈦粉的性能特點，我們將立鈦粉和傳統防銹顏料紅丹和磷酸鋅進行比較。

　　3.1.1與紅丹防銹顏料進行比較

　　紅丹是很典型的傳統防銹顏料，但是其不環保性大大的限制了它的應用，如果能夠研制出綠色環保高效的新型防銹顏料，在保證防腐性能的同時，擴大其應用領域，那么對于現代工業涂料的發展能夠起到很大的推動作用。

　　現將立鈦粉和傳統防銹顏料進行對比試驗，配方如表二所示，這個配方的特點是：用于鋼鐵表面的防銹底漆,屬于滲入型帶銹防銹底漆，在鋼鐵表面除銹不太徹底的情況下也能很好的保護鋼鐵表面的生銹。

　　表二 醇酸紅丹防銹漆配方

原材料	供應商	質量份數/份
		傳統紅丹漆	新型防銹顏料
醇酸樹脂389-9（50%）	通用型號	30	30
