含不同用量云母粉的漆膜的紫外–可見光透過率如圖3所示。　　

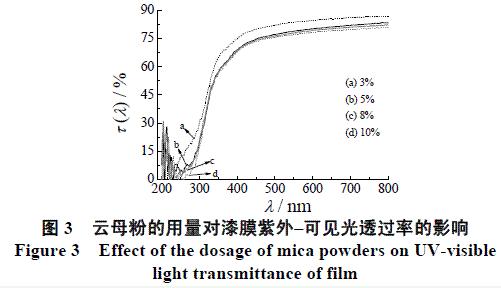

圖3 云母粉的用量對(duì)漆膜紫外-可見光透過率的影響

　　由圖3可知，隨著云母粉用量的增加，紫外及可見光的透過率都有明顯的下降。當(dāng)其用量大于等于5%，紫外線透過率在波長200~300nm內(nèi)小于30%，抗紫外線效果明顯。

　　綜上所述，選擇云母粉作為填料，漆膜的綜合性能較優(yōu)。當(dāng)云母添加量大于8%，漆膜雖然有較好的強(qiáng)度，但是漆膜剝離比較困難，剝離效果不佳，因此，選擇云母的添加量為5%左右。此時(shí)，制備的漆膜平均拉伸強(qiáng)度達(dá)10MPa以上，平均斷裂伸長率350%以上，并具有較好的防腐蝕性和抗紫外線功能。

　　2.4 有機(jī)硅剝離劑的用量對(duì)漆膜剝離強(qiáng)度的影響

　　漆膜能夠輕松完整地剝離，不僅要求漆膜有較高的強(qiáng)度，而且要求漆膜與基材附著力適中，即能夠粘附在基材上，不會(huì)輕易脫落，又能夠在需要?jiǎng)冸x時(shí)成片完整剝離。目前，常用的剝離劑有有機(jī)硅，高級(jí)脂肪酸酯或鹽，蠟，表面活性劑等。本文選擇一種與涂料體系相容的有機(jī)硅剝離劑，保持體系其他組分用量不變，改變有機(jī)硅剝離劑的用量，制備出可剝離涂料。考察有機(jī)硅剝離劑的用量對(duì)漆膜180°剝離強(qiáng)度的影響，結(jié)果如圖4所示。　

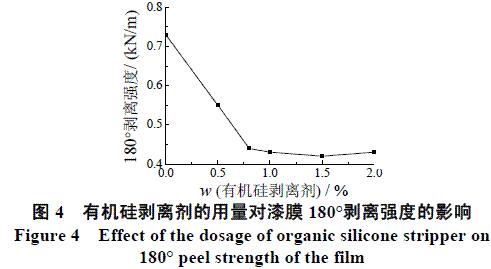

圖4 有機(jī)硅剝離劑的用量對(duì)漆膜180剝離強(qiáng)度的影響

　　由圖4可以看出，漆膜的剝離強(qiáng)度隨著有機(jī)硅剝離劑用量的增加而下降，當(dāng)剝離劑用量為0.8%時(shí)，剝離強(qiáng)度為0.43kN/m，繼續(xù)增加剝離劑的用量，剝離強(qiáng)度變化不大。有機(jī)硅剝離劑的用量為0.8%~1.0%時(shí)，漆膜具有較好的剝離效果。

　　2.5 涂料及漆膜基本性能檢測(cè)

　　以陰離子脂肪族聚酯聚氨酯乳液為主要成膜物質(zhì)，并按照聚氨酯乳液與苯丙乳液的質(zhì)量比為7∶3加入苯丙乳液復(fù)配，再加入5%云母粉、0.8%~1.0%有機(jī)硅剝離劑以及其他助劑，制備出水性可剝離涂料。對(duì)該涂料的綜合性能進(jìn)行測(cè)試，結(jié)果如表5所示。可以看出，該涂料具有良好的綜合性能。涂料表觀性狀良好，多次噴涂施工無障礙。漆膜干燥速度快，抗拉強(qiáng)度高，剝離強(qiáng)度低，剝離效果極好，耐腐蝕性和耐沖擊性良好，能夠滿足室內(nèi)外使用需要。

　　3·結(jié)論

　　(1)所研制的水性可剝離涂料選擇高強(qiáng)度、可剝離性良好的陰離子脂肪族聚酯聚氨酯乳液為主要成膜物質(zhì)，并復(fù)配適量的苯丙乳液，以提高漆膜的柔韌性和手感。隨著苯丙乳液用量的增加，漆膜斷裂伸長率上升，拉伸強(qiáng)度下降。當(dāng)水性聚氨酯與苯丙乳液的質(zhì)量比為7∶3時(shí)，漆膜具有較好的性能。
