近日，嘉興市生態環境局海寧分局發布關于受理浙江友立新材料有限公司年產2000噸塑粉遷擴建項目環評文件的公告，本項目投資400萬元，本項目為塑粉制造遷擴建項目，為新建涉VOCs排放的工業企業，本項目選址于管控單元的工業功能區內，VOCs等排放嚴格執行相關污染物排放量削減替代管理要求，符合工業區塊準入清單要求。

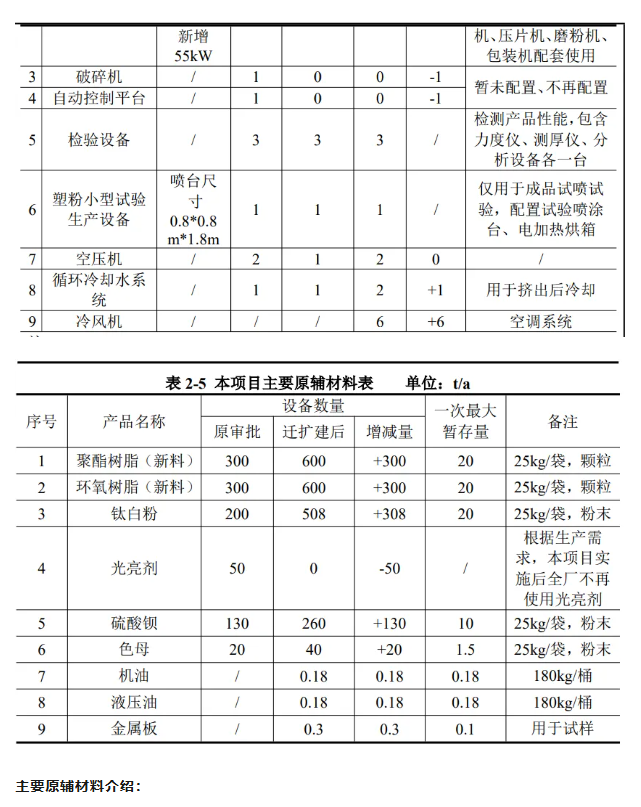

環氧樹脂：無臭、無味固態。熔點(℃)：115～120℃;閃點(℃)：閃點252℃;密度1.36g/mL;溶解性：溶于丙酮、乙二醇、甲苯。無毒。
環氧樹脂：無臭、無味固態。熔點(℃)：115～120℃;閃點(℃)：閃點252℃;密度1.36g/mL;溶解性：溶于丙酮、乙二醇、甲苯。無毒。
聚酯樹脂：不飽和聚酯樹脂，由二元醇或二元酸或多元醇和多元酸縮聚而成的高分子化合物的總稱。淡黃色片狀固體，膠粘劑粘度小，易潤濕，工藝性好，固好厚的膠層硬度大，透明性好，光亮度高，可室溫加壓快速固化，耐熱性較好，電性能優良，收縮率大，膠粘強度不高，奈化學介質性和耐水性較差，用于非結構膠粘劑。
鈦白粉：主要成分為二氧化鈦。白色粉末，熔點(℃)：1860(分解);沸點(℃)：2900;相對密度(水=1)：4.26;溶解性：不溶于水、鹽酸、稀硫酸、醇。
硫酸鋇：無臭、無味粉末。溶于熱濃硫酸，幾乎不溶于水、稀酸、醇。相對密度4.50(15℃)，熔點1580℃。
色母：色母主要為碳黑、鐵紅、鐵黃等顏料粉。
碳黑主要由碳組成，松而極細的黑色粉末;鐵紅主要成分為Fe2O3.溶于鹽酸，為紅棕色粉末;鐵黃是結晶水的氧化鐵，為黃色粉末。
生產工藝簡述：
投料配料：本項目原輔材料配料以整包為主，無需稱重;整包原輔料采用人工拆包投料，拆包時直接在投料口上方拆除底部拆包線，建議要求員工按規范進行，不得暴力拆包，共設置6個投料口，投料過程中有投料粉塵產生。建議企業在投料處設置三面采用硬質圍擋封閉，并在投料口上方設置集氣罩收集粉塵，粉狀物料管道密閉輸送至混料設備。
混料：配好的原輔材料混合過程中保持全密閉狀態，無混料粉塵產生。物料混合時間約為6分鐘，無需冷卻降溫。熔融擠出：充分混合后的物料通過真空密閉管道送入塑粉生產線的擠出機熔融擠出，擠出機采用電加熱，溫度控制在130℃左右，擠出時間約20s，擠出過程采用循環水進行間接冷卻，擠出的物料呈條狀，此過程產生擠出廢氣，主要污染因子為非甲烷總烴。
壓片冷卻：擠出后物料通過塑粉生產線的壓片機壓成片狀，壓片機輥筒內通過冷卻循環水進行間接冷卻，冷卻水循環使用不外排，定期補充損耗量。壓片冷卻過程產生有機廢氣，主要污染因子為非甲烷總烴。
研磨粉碎、篩分：冷卻后的物料由密閉輸送管道送至磨粉機打磨成粉，磨粉機為全密閉式結構，設備內部采用空氣分級磨(ACM)，磨粉機組內帶有分級裝置，具有可調的自動分級功能，通過粉碎設備粉碎成合適于粉末涂裝所要求的粒度，然后通過分級過篩，收集適宜的粒度分布的塑粉。粒徑不合格塑粉重新進行磨粉加工，分級、回用過程均位于設備內部，無粉塵外溢。
檢測：對成品塑粉取樣，通過檢測設備檢測產品性能。
包裝：將過篩后的成品放料至包裝袋內并裝箱。放料時塑料袋系在放料口，放料結束后塑料袋封口，在塑料袋取放過程中將產生少量的粉塵。
試樣：建設單位設置試噴工位對項目產品定期進行取樣試噴，試噴在密閉噴粉房內進行，噴涂采用靜電噴涂方式，試噴后需利用電烘箱進行烘干，
此過程產生試樣廢氣，主要污染因子為顆粒物、有機廢氣。預計樣品用量約0.146t/a，試噴、烘干時間短，廢氣產生量較小，不定量分析，產生的試噴粉塵、烘干廢氣均于車間換氣系統排出。
