碳酸鈣是無嗅無味的白色粉末，是用途最廣泛的無機填料之一，分子式為CaCO3，相對分子量為100.09。作為一種優(yōu)質(zhì)的填充劑和白色顏料，碳酸鈣具有價格便宜、資源豐富、品位高等特點，廣泛應用于涂料、塑料、橡膠等領(lǐng)域。
粉末涂料是一種不含溶劑、無揮發(fā)物的固體涂料，屬于最有發(fā)展前景的涂料之一。
碳酸鈣應用于粉末涂料中，以期達到高上粉率、高噴涂面積、無沙粒、無重金屬等優(yōu)良的性能。
2、碳酸鈣的種類、性質(zhì)及其在粉末涂料中的作用
2.1碳酸鈣的分類

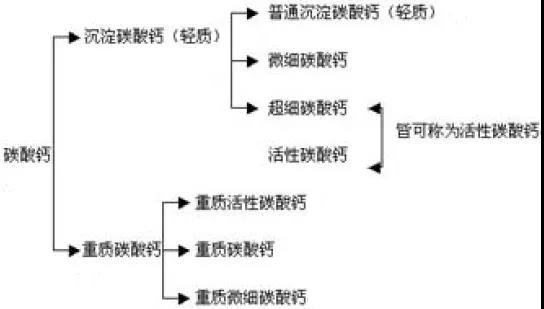

碳酸鈣的分類如下：
2.2 碳酸鈣的性質(zhì)
碳酸鈣，無毒、無刺激、無氣味、呈白色，干燥不含結(jié)晶水，為柔軟粉末，硬度為莫氏3號。沉淀碳酸鈣即是化學方法生產(chǎn)的碳酸鈣，平均粒徑在0-6um之間，白度為95%以上，此即通常粉末涂料所用的碳酸鈣。
改變碳酸鈣的生產(chǎn)工藝，可以制得成為立方體的、紡錘體的、球狀的、針狀的、鏈狀的等各種微細、超細碳酸鈣。
重質(zhì)碳酸鈣是以天然的方解石、石灰石、白堊、貝殼為原料，用機械的方法將其磨碎，并達到一定的細度，由于該產(chǎn)品的性質(zhì)不純，故在粉末涂料應用中受到限制。
活性碳酸鈣即是對碳酸鈣粉末進行表面處理，形成表面改性層，從而改善碳酸鈣粉末的表面性能。根據(jù)表面處理活性劑的不同。
可分為兩類：一種是硬脂酸、硬脂酸鈣、樹脂酸、松香酸、聚丁二烯等處理的;另一種是以酞酸酯偶聯(lián)劑、磷酸酯偶聯(lián)劑、硅烷偶聯(lián)劑等處理的，從而由于粒徑的不同、表面處理劑的不同，從而形成各種系列產(chǎn)品，此處不再舉例。

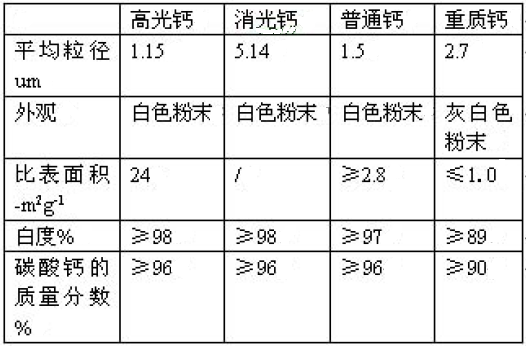

2.3常見用于粉末涂料的碳酸鈣一些重要參數(shù)
2.4 碳酸鈣在粉末涂料中的作用
A、在粉末涂料中起骨架作用，它們的填充可以增加涂膜厚度，提高涂層的耐磨性和耐久性。
B、可以降低涂料的成本，一般碳酸鈣的價格都比其它的無機填料價格低，在涂料中碳酸鈣的添加的數(shù)量都比較大，所以添加碳酸鈣可以使粉末涂料的成本降低。
C、可以提高粉末涂料的上粉率和噴涂面積，另外它不含重金屬，是不含重金屬類粉末涂料的首選填料。
3、實驗部分
3.1原材料及配方

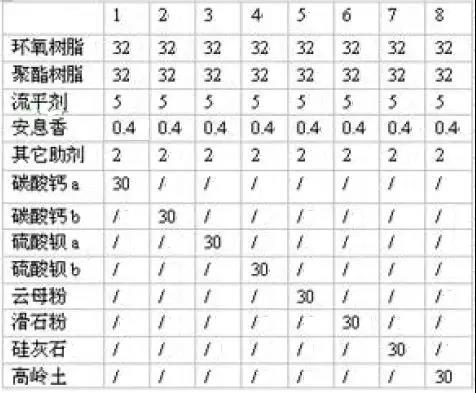

為了檢驗碳酸鈣的性質(zhì)，我們選擇硫酸鋇、滑石粉、高嶺土、云母粉等與其作對比性實驗。實驗的配方如下：
3.2 生產(chǎn)工藝
正因為是作對比性測試，所以每個配方的生產(chǎn)工藝都一樣，即：計算—稱量—預混合—擠出—壓片—冷卻、破碎—粉碎—分級、過篩—噴涂—烘烤—檢測。
3.3結(jié)果及分析

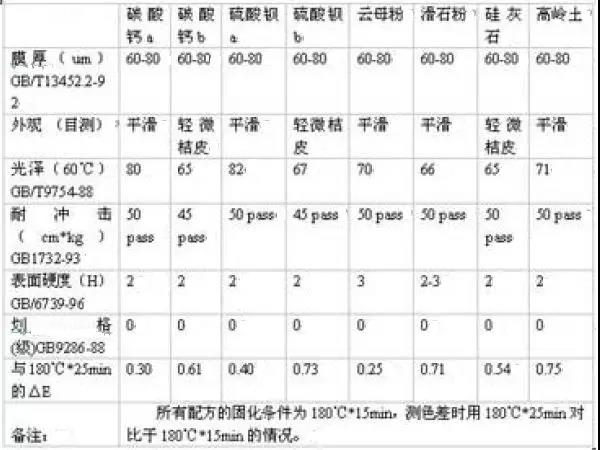

測試結(jié)果如下

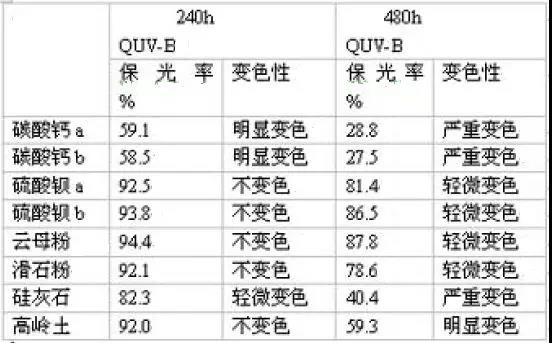

另外，據(jù)我們所做的純聚酯的QUV的測試結(jié)果如下：
實驗結(jié)果分析
從上述的實驗結(jié)果，結(jié)合一些試驗數(shù)據(jù)，我們可以歸納如下幾點：
(1)碳酸鈣可以做高光產(chǎn)品的填料，而且它的光澤不比其它的填料低。
(2)一般半光產(chǎn)品，可以用直接加入碳酸鈣調(diào)出，無須加入B68類的消光劑，節(jié)約成本。
(3)碳酸鈣本身也是一種白色的無機顏料，可與鈦白粉配合使用，制得價廉物美的產(chǎn)品。
(4)相對于其他幾種填料，碳酸鈣最適合用于一些要求重金屬含量低的產(chǎn)品，如嬰兒車、兒童玩具等。
(5)碳酸鈣可提高涂料的上粉率和噴涂面積，尤其用在混合粉中比較明顯。
(6)如果做的是戶外耐候型產(chǎn)品，那么切不可選擇碳酸鈣作填料。
(7)為避免由于碳酸鈣吸油量高而引起涂膜表面桔皮，可以在基料中加入少許的氫化蓖麻油。
4、結(jié)語
從測驗的結(jié)果可以看出：碳酸鈣應用于粉末涂料中的性能優(yōu)異，是一種比較理想的粉末涂料填料。
